WRR/WRP-130鉑銠熱電偶

1.鉑銠熱電偶概述： HAT-WR系列工業用鉑銠熱電偶又叫貴金屬熱電偶，它采用貴金屬高純鉑金為負極，鉑銠合金為正極，用于粉未冶金，燒結光亮爐，真空爐，冶煉爐及多種耐火材料、陶

1.鉑銠熱電偶概述：

HAT-WR系列工業用鉑銠熱電偶又叫貴金屬熱電偶，它采用貴金屬高純鉑金為負極，鉑銠合金為正極，用于粉未冶金，燒結光亮爐，真空爐，冶煉爐及多種耐火材料、陶瓷、瓷器燒制，外管材質為剛玉，測量溫度為0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。

工作原理: 鉑銠熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。

鉑銠熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。各種鉑銠熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。

2.鉑銠熱電偶主要技術參數：

-電氣出口：M20x1.5NPT1/2

-精度等級：I 、II

-防護等級：IP65

-偶絲直徑：Φ0.5

-公稱壓力：常壓

-使用溫度：0-1800℃、

-S分度號一般0-1300℃　　

-B分度號一般0-1600℃　　

-R分度號若用剛玉瓷保護管可用于1400-1500℃的溫度測量。

-安裝形式：一般為無固定裝置，但也可以做成是法蘭或螺紋固定式的。

3.鉑銠熱電偶產品特點：

a裝換簡單、更換方便。

b壓簧式感溫元件，抗振性能好。

c測量范圍大。

d機械強度高，耐壓性能好。

產品執行標準 IEC584 IEC1515 GB/T16839-1997 JB/T5582-91

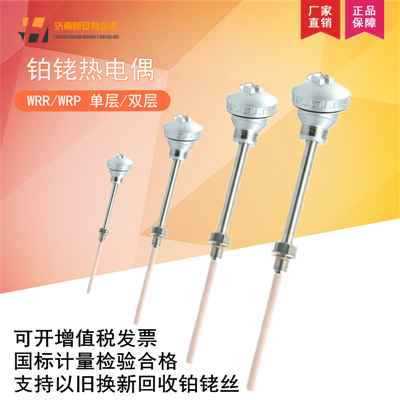

4.鉑銠熱電偶產品圖示：

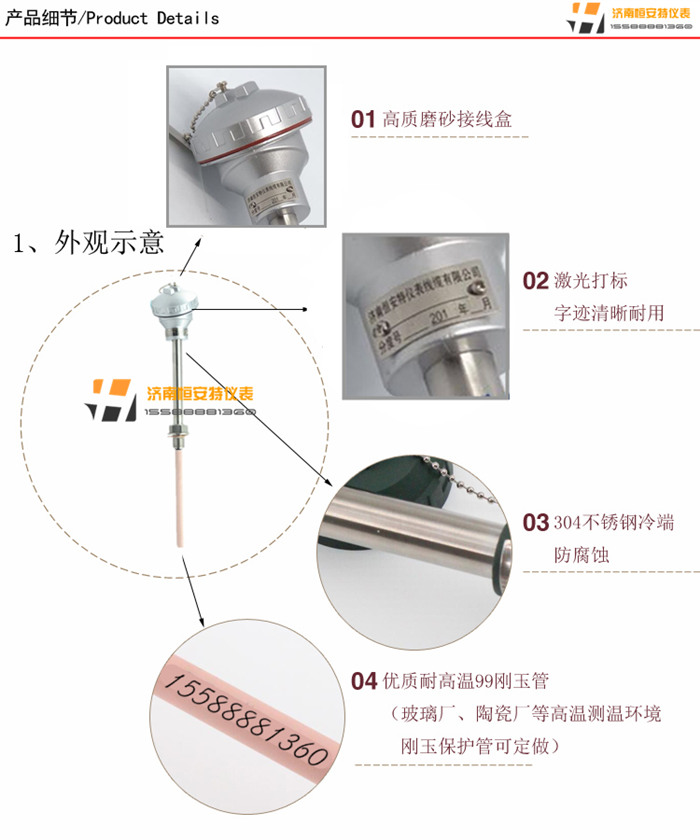

5.鉑銠熱電偶產品細節：

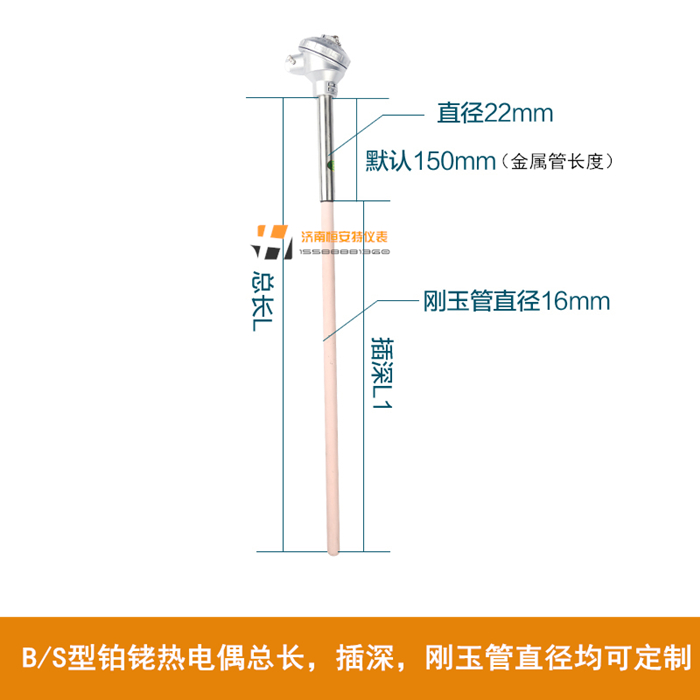

6.鉑銠熱電偶產品安裝圖示：

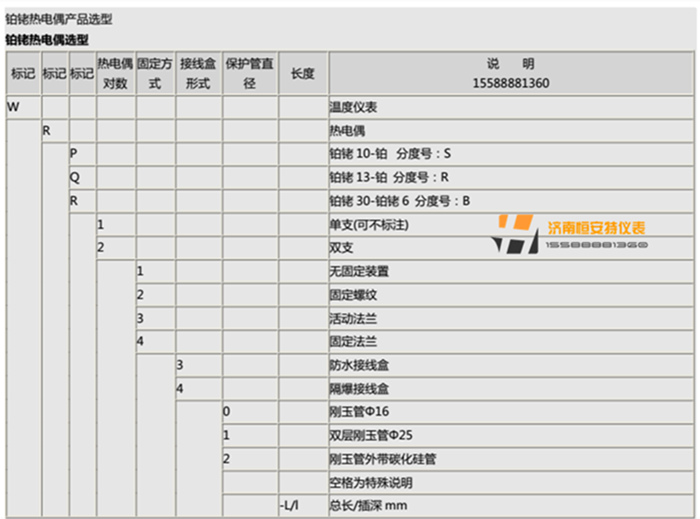

7.鉑銠熱電偶選型列表：
