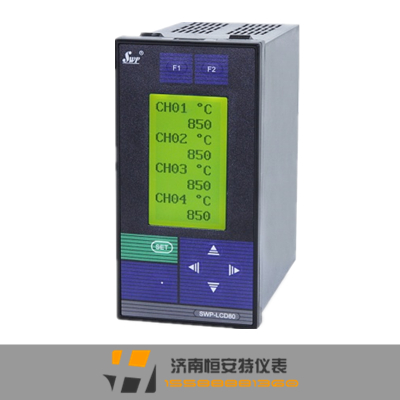

昌暉SWP-LCD-MD多路巡檢儀

  • 昌暉SWP-LCD-MD多路巡檢儀簡介： SWP-LCD-MD多通道巡檢控制儀適合于需要同時對多組過程參量（16）進行集中監測、超限報警、變送輸出及遠傳的場合。 昌暉SWP-LCD-MD多路巡檢儀技術參數：

  • 產品詳情

昌暉SWP-LCD-MD多路巡檢儀簡介：
  SWP-LCD-MD多通道巡檢控制儀適合于需要同時對多組過程參量（≤16）進行集中監測、超限報警、變送輸出及遠傳的場合。

昌暉SWP-LCD-MD多路巡檢儀技術參數：
規 格
說      明
輸入
信號
模擬量輸入
熱電偶：標準熱電偶——K、E、B、S、J、T、We等
電阻：標準熱電阻——Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等
電流：0-10mA、4-20mA、0-20mA等——輸入阻抗≤250Ω
電壓：0-5V、1-5V、mV等——輸入阻抗≥250KΩ
脈沖量
波形：矩形或正弦波
幅度：大于5V
頻率：0-10kHz（或根據用戶要求）
輸出
信號
模擬量輸出
DC 0-10mA（負載電阻≤750Ω） DC 4-20mA（負載電阻≤500Ω）
DC 0-5V（負載電阻≥250KΩ） DC 1-5V（負載電阻≥250KΩ）
開關量輸出
繼電器輸出——帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載）
通訊輸出
接口方式——標準串行雙向通訊接口 RS-485 RS-232 RS-422等
波特率——300bps-19.2kbps 儀表內部自由設定
饋電輸出
DC 24V 負載≤30mA
測量精度
測量顯示精度：±0.2%FS±1字或0.5%FS±1字
頻率轉換精度
±1脈沖（LMS） 一般優于0.2%
測量范圍
-1999——99999字
分辨率
±1字
顯示方式
帶背光大屏幕LCD圖形顯示器
控制/報警
帶回差上限、下限輸出（用戶可自由設定）
參數設定
·中文菜單提示               ·面板輕觸式按鍵設定
·參數設定值斷電后永久保存   ·參數設定值密碼鎖定
保護方式
斷電后累積值保持時間大于五年
電源欠壓自動復位     工作異常自動復位（Watch Dog）
環境溫度
0-50℃
相對濕度
≤85RH   避免強腐蝕氣體
供電電壓
常規型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85-260V——開關電源 DC24V ±2V——開關電源
功耗
≤6W
昌暉SWP-LCD-MD多路巡檢儀選型列表：
型    號
代                   碼
說             明
SWP-LCD-
□
□
□□
-□
□
-□□
-□
□
-□
-□
-□
大屏幕帶背光液晶顯示儀表
外形特征
MD
MS










多通道巡檢回檢測儀表（橫式）
多通道巡檢回檢測儀表（豎式）
外形尺寸
8









160×80mm（橫式） 80×160mm（豎式）
控制作用
□□








參見“控制作用”
通訊方式
□







參見“通訊方式”
輸出方式
□






參見“輸出方式”
輸入類型
□□





參見“輸入類型”
第一報警方式
□




參見“報警方式”
第二報警方式
□



參見“報警方式”
報警記憶
K


帶報警保持功能（本頁注1）
不帶報警保持功能
供電方式
W
T

DC24V供電
AC85-260V供電（開關電源）
AC220V供電



注1：統一報警輸出：儀表所有通道共用一個（或兩個）報警輸出繼電器。LCD儀表報警均為報警保持。

報警保持功能：檢測當前通道超限即輸出報警并保持，直至所有通道均無超限方停止報警輸出。
分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警信號，報警輸出互相獨立或各通道均有一組互相獨立的變送輸出信號。

★控制作用：



選型代碼
06
07
08
09
14
控制作用
八路巡檢
測量顯示
八路巡檢統一控制/報警輸出
八路巡檢分別控制/報警輸出
十六路巡檢
測量顯示
十六路巡檢統一控制/報警輸出



 ★通訊方式



選型代碼
0
2
3
4
8
9
通訊方式
無通訊
RS-232
打印口
RS-422
RS-485
特殊規格



通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。

 ★輸出方式：



選型代碼
1
2
3
4
5
6
7
9
輸出方式
繼電器
4~20mA
0~10mA
1~5V
0~5V
SCR輸出
SSR輸出
SOT輸出



★ 06-可控硅過零觸發脈沖輸出    07-固態繼電器觸發控制輸出    09-雙向可控硅輸出

★輸入類型：



     代碼
     輸入類型
    測量范圍
    代碼
    輸入類型
    測量范圍
    代碼
    輸入類型
    測量范圍
01
    B
    400~1800℃
    09
    Pt100.1
    -199.9~320.0℃
    17
    30~350Ω
    -1999~99999 d
02
    S
    0~1600℃
    10
    Cu50
    -50.0~150.0℃
    18
    特殊規格
    用戶待定
03
    K
    0~1300℃
    11
    Cu100
    -50.0~150.0℃
    19
    4~20mA開方
    -1999~99999 d
04
    E
    0~1000℃
    12
    4~20mA
     -1999~99999 d
    20
    0~10mA開方
    -1999~99999 d
05
    T
    -199.9~320.0℃
    13
    0~10mA
     -1999~99999 d
    21
    1~5V開方
    -1999~99999 d
06
    J
    0~1200℃
    14
    1~5V
     -1999~99999 d
    22
    0~5V開方
    -1999~99999 d
07
    WRe3~25
    0~2300℃
    15
    0~5V
     -1999~99999 d
    23
      全可切換輸入

08
    Pt100
    -200~650℃
    16
    0~20mA
     -1999~99999 d






 ★報警方式：



選型代碼
N
H
L
報警方式
無位式控制或報警（可省略）
位式上限控制或上限報警
位式下限控制或下限報警
